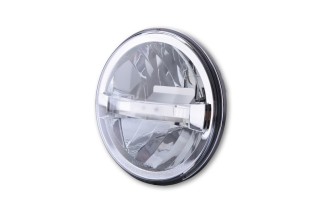

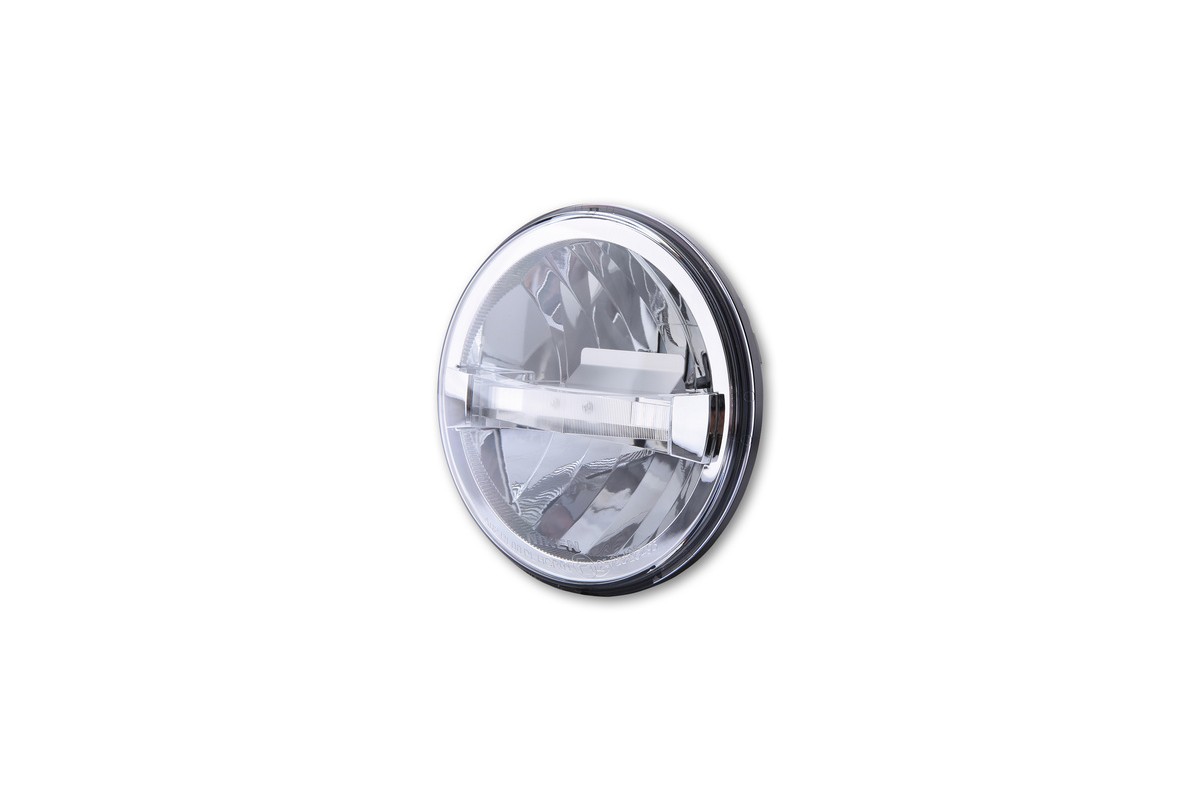

Insert de phare LED HIGHSIDER type 4 - 7"

Cet insert rond chromé avec verre transparent a une fonction de feux de route, feux de croisement, feux de position et feux de jour. Le feu d'éclairage de jour et le feu de position sont montés dans une bande centrale, ce qui permet de créer une très belle  lumière - le feu de croisement s'allume au-dessus de la bande, le feu de route s'allume en dessous. Le réflecteur émet un flux lumineux asymétrique - homologué uniquement pour la circulation à droite.

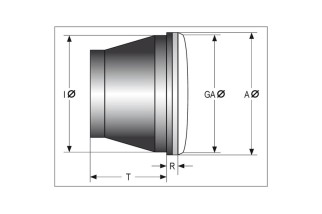

Diamètre A = 177 mm
Diamètre GA = 168 mm
Diamètre I = 160 mm
T = 61 mm
R = 10 mm

Connexions :
Câble noir = masse (-)
Câble bleu = feu de croisement (+), consommation à 12V : 1.8A, 22W
Câble jaune = feu de route (+), consommation à 12V : 1.3A, 13W
Câble noir = masse (-)

TFL :
Câble noir = masse (-)
Câble rouge = feu de circulation diurne (+), consommation d'énergie à 12V : 1.2A, 14W
Câble blanc = feu de position (+), consommation d'énergie à 12V : 0,2A, 2,4W

Disponible en option :
Compléter les spots HIGHSIDER avec ce réflecteur.
- Projecteur à LED 7 pouces RENO TYPE 4, chrome, N° d'art. : 1108708001
- Projecteur 7 pouces HD-STYLE, chromé, N° d'art. : 1108704001
- Phare avant 7 pouces BRITISH-STYLE, chromé, réf. : 1108704001
- Phare avant 7 pouces BRITISH-STYLE, chromé, référence : 1108703001

Note 1 :
- Utilisation asymétrique, homologuée uniquement pour la circulation à droite.
- La fiche standard à 3 pôles jointe doit être installée par le client après le montage du réflecteur.

Contacts de la fiche :
Feu de route (jaune) = droite
Feu de croisement (bleu) = haut
Masse (noir) = gauche

Note 2 :
L'éclairage de jour peut également être utilisé sur les véhicules sans interrupteur d'éclairage. Les composants suivants sont nécessaires pour cela :
BOÎTE DE COMMANDE DRL HIGHSIDER CB1 : Art. No. 1107969 (commute entre les feux de croisement et les feux de circulation diurne)
